Пускорегулирующая аппаратура для натриевых ламп (ДНАТ)

Для зажигания газоразрядных ламп, в том числе и натриевых, потребуется специализированное оборудование ПРА (пускорегулирующая аппаратура), ведь непосредственное подключение ламп ДНАТ в сеть исключено.

Пускорегулирующая аппаратура для натриевых ламп (ДНАТ) включает в себя:

  1. ИЗУ (импульсное зажигающее устройство), обеспечивающее запуск газоразрядной лампы. В момент ее включения, ИЗУ пропускает мощные импульсы высокого напряжения на электроды, благодаря чему происходит пробой в газовой смеси колбы и зажигание дуги. После этого выдача ВВ импульсов прекращается, впрочем, как и влияние импульсного зажигающего устройства на работу лампы;

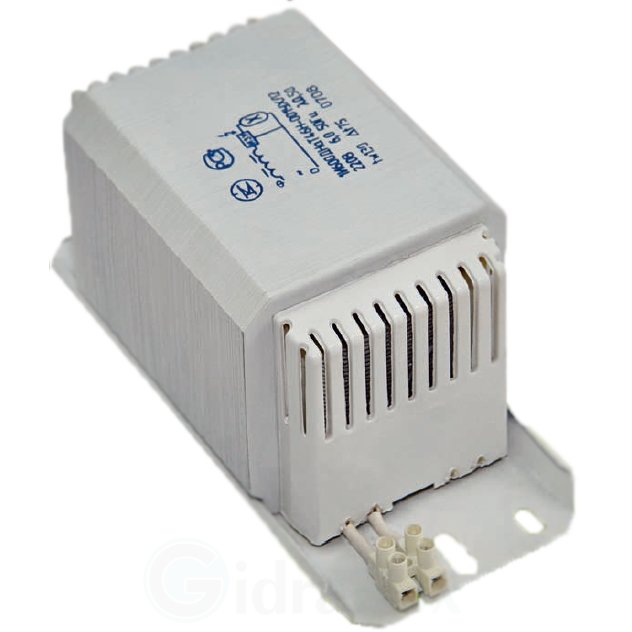

  2. Дроссель. Хотя электронные пускорегулирующие аппараты считаются более продуктивными, их стоимость значительно дороже импульсных. Поэтому самым распространенным и востребованным для подключения лампы ДНАТ является именно индуктивный дроссель. Электрический дроссель представлен в виде небольшого блока, который должен отвечать потребляемой мощности лампы. Он ограничивает и стабилизирует подачу тока, оказывает сильное противодействие всяким его изменениям, поддерживает убывающий ток и препятствует его нарастанию, тем самым обеспечивая длительные эксплуатационные свойства лампы и высокие показатели светоотдачи.

Таким образом, балласт обеспечивает стандартный разогрев и эффективную работу натриевых ламп на весь период заявленного производителями срока.

ДНАТ подключение. Схема

Возможны разные методы соединения газоразрядных ламп, в данном случае ДНАТ: производители ИЗУ могут предложить конструкцию с двумя и даже тремя контактами, с параллельным, последовательным и даже полупараллельным типом, что значительно меняет схему ДНАТ подключения. Она изображается почти на всех устройствах такого типа, что исключает ошибочность монтажа.


Схема подключения лампы ДНАТ с трех контактным ИЗУ

Схема подключения лампы ДНАТ с трех контактным ИЗУ

Схема подключения лампы ДНАТ с двух контактным ИЗУ

Схема подключения лампы ДНАТ с двух контактным ИЗУ

Схема подключения лампы ДНАТ, что изображена на первом рисунке, рассчитана на наличие в ней компенсирующего конденсатора, подключающегося параллельно источнику питания. Это конденсатор сухого типа С, который предназначен для компенсации индуктивной составляющей системы – уменьшения потребляемой реактивной мощности, снижения общего потребления электроэнергии, а также для продления эксплуатационного срока готового продукта.

К примеру, чтобы выполнить подключение лампы ДНАТ мощностью 250 Вт (3А) предусмотрена емкость компенсирующего конденсатора (показатели рабочего напряжения - 250В) всего 35 мкФ. Эта емкость может быть сформирована с помощью нескольких параллельно соединенных между собой конденсаторов.

Иногда показатели емкости могут быть предусмотрены заводом-изготовителем, но крайне большое увеличение может привести к возникновению резонанса в цепи, а, следовательно – к неэффективной работе готового изделия.

Если ДНАТ подключение происходит самостоятельно, следует учесть допустимое значение расположения ИЗУ. Оно должно находиться как можно ближе к цоколю продукта, при этом длина соединительных проводов в этой зоне должна быть минимальной (допустимо-максимальная величина составляет 1.5м).

Чтобы обеспечить качественное и безопасное подключение применяют высоковольтные провода зажигания специального назначения.
